DETECCIÓN DE INCENDIOS

2.- EL SISTEMA DE DETECCIÓN DE INCENDIOS.

Introducción
Se entiende por detección de incendios el hecho de descubrir y avisar que hay un incendio en un determinado lugar. Las características últimas que deben valorar cualquier sistema de detección en su conjunto son la rapidez y la fiabilidad en la detección. De la rapidez dependerá la demora en la puesta en marcha del plan de emergencia y por tanto sus posibilidades de éxito; la fiabilidad es imprescindible para evitar que las falsas alarmas quiten credibilidad y confianza al sistema, lo que desembocaría en una pérdida de rapidez en la puesta en marcha del plan de emergencia.

Sistemas de detección de incendios. Elección

La detección de un incendio se puede realizar por:
• Detección humana.
• Una instalación de detección automática.
• Sistemas mixtos.

La elección del sistema de detección viene condicionada por:
• Las pérdidas humanas o materiales en juego.
• La posibilidad de vigilancia constante y total por personas.
• La rapidez requerida.
• La fiabilidad requerida.
• Su coherencia con el resto del plan de emergencia.
• Su coste económico, etc.

Hay ocasiones en que los factores de decisión se limitan: por ejemplo, en un lugar donde raramente entran personas, o un lugar inaccesible (por ejemplo un almacén paletizado), la detección humana queda descartada y por tanto la decisión queda limitada a instalar detección automática o no disponer de detección.

Detección humana
La detección queda confiada a las personas. Durante el día, si hay presencia continuada de personas en densidad suficiente y en las distintas áreas, la detección rápida del incendio queda asegurada en todas las zonas o áreas visibles (no así en zonas "escondidas"). Durante la noche la tarea de detección
se confía al servicio de vigilante(s) mediante rondas estratégicas cada cierto tiempo. Salvado que el vigilante es persona de confianza, debe supervisarse necesariamente su labor de vigilancia (detección). Este control se efectúa, por ejemplo, obligando a fichar cada cierto tiempo en su reloj, cuya llave de accionamiento está situada en puntos clave del recorrido de vigilancia. La ficha impresa por el reloj permite determinar si se han realizado las rondas previstas.

Es obvio que la rapidez de detección en este caso es baja, pudiendo alcanzar una demora igual al tiempo entre rondas.

Es imprescindible una correcta formación del vigilante en materia de incendio pues es el primer y principal eslabón del plan de emergencia.

Detección automática de incendios
Las instalaciones fijas de detección de incendios permiten la detección y localización automática del incendio, así como la puesta en marcha automática de aquellas secuencias del plan de alarma incorporadas a la central de detección.

En general la rapidez de detección es superior a la detección por vigilante, si bien caben las detecciones erróneas. Pueden vigilar permanentemente zonas inaccesibles a la detección humana.

Normalmente la central está supervisada por un vigilante en un puesto de control, si bien puede programarse para actuar automáticamente si no existe esta vigilancia o si el vigilante no actúa correctamente según el plan preestablecido (plan de alarma programable).

El sistema debe poseer seguridad de funcionamiento por lo que necesariamente debe autovigilarse. Además una correcta instalación debe tener cierta capacidad de adaptación a los cambios.

En la figura 1 se aprecia un esquema genérico de una instalación automática de detección y de una posible secuencia funcional para la misma. Sus componentes principales son:
  • Detectores automáticos.
  • Pulsadores manuales.
  • Central de señalización y mando a distancia.
  • Líneas.
  • Aparatos auxiliares: alarma general, teléfono directo a bomberos, accionamiento sistemas extinción, etc.

Figura 1: Instalación automática de detección de incendios. Componentes
y funciones


Tipos de detectores
Los detectores son los elementos que detectan el fuego a través de alguno de los fenómenos que le acompañan: gases, humos, temperaturas o radiación UV, visible o infrarroja. Según el fenómeno que detectan se denominan:

  • Detector de gases de combustión iónico (humos visibles o invisibles).
  • Detector óptico de humos (humos visibles).
  • Detector de temperatura:
    • Fija.
    • Termovelocimétrico.
  • Detector de radiaciones:
    • Ultravioleta.
    • Infrarroja (llama).
Como los fenómenos detectados aparecen sucesivamente después de iniciado un incendio, la detección de un detector de gases o humos es más rápida que la de un detector de temperatura (que precisa que el fuego haya tomado un cierto incremento antes de detectarlo).

En la figura 2 se esquematiza la fase del incendio en que actúa cada tipo de detector. La curva corresponde al incendio iniciado por sólidos con fuego de incubación.



Detectores de gases de combustión o iónicos
Detectan gases de combustión, es decir, humos visibles o invisibles. Se llaman iónicos o de ionización por poseer dos cámaras, ionizadas por un elemento radiactivo, una de medida y otra estanca o cámara patrón. Una pequeñísima corriente de iones de oxígeno y nitrógeno se establece en ambas cámaras. Cuando los gases de combustión modifican la corriente de la cámara de medida se establece una variación de tensión entre cámaras que convenientemente amplificada da la señal de alarma.

Como efectos perturbadores hay que señalar:
  • Humos no procedentes de incendio (tubos de escape de motores de combustión, calderas, cocinas, etc.).
  • Las soluciones a probar son: cambio de ubicación, retardo y aviso por doble detección.
  • Corrientes de aire de velocidad superior a 0,5 m.s-1. Se soluciona con paravientos.
Su sensibilidad puede regularse.


Detector óptico de humos
Detectan humos visibles. Se basan en la absorción de luz por los humos en la cámara de medida (oscurecimiento), o también en la difusión de luz por los humos (efecto Tyridall). Son de construcción muy complicada (más que los iónicos) ya que requieren una fuente luminosa permanente o bien intermitente, una célula captadora y un equipo eléctrico muy complejo.

El efecto perturbador principal es el polvo. Las soluciones son difíciles.


Detectores de temperatura
El efecto a detectar es la temperatura. Hay dos tipos básicos:
  1. De temperatura fija (o de máxima temperatura).
  2. Termovelocimétrico.
Los de temperatura fija que son los más antiguos detectores y actúan cuando se alcanza una determinada temperatura. Se basan en la deformación de un bimetal o en la fusión de una aleación (caso de los sprinklers). Modernamente en la f.e.m. de pares termoeléctricos, que constituye realmente un nuevo tipo de detectores.

Los termovelocimétricos miden la velocidad de crecimiento de la temperatura.
Normalmente se regula su sensibilidad a unos 10ºC/min. Se basan en fenómenos diversos como dilatación de una varilla metálica, etc. Comparan el calentamiento de una zona sin inercia térmica con otra zona del detector provista de una inercia térmica determinada (que permite modificar la sensibilidad del detector).

Actualmente es raro encontrar instalaciones un poco grandes protegidas por detectores de temperatura fija. Se prefiere utilizar detectores termovelocimétricos que incluyen un dispositivo de detección por temperatura fija.

Sus efectos perturbadores son la elevación de temperatura no procedente de incendio (calefacción, cubiertas no aisladas, etc.). Las soluciones son difíciles.


Detectores de llamas
Detectan las radiaciones infrarrojas o ultravioletas (según tipos) que acompañan a las llamas. Contienen filtros ópticos, célula captadora y equipo electrónico que amplifica las señales. Son de construcción muy complicada.

Requieren mantenimiento similar a los ópticos de humos.

Los efectos perturbadores son radiaciones de cualquier tipo: Sol, cuerpos incandescentes, soldadura, etc. Se limitan a base de filtros, reduciendo la sensibilidad de la célula y mediante mecanismos retardadores de la alarma para evitar alarmas ante radiaciones de corta duración.

Criterios legales
La exigencia de instalaciones automáticas de detección se ha reducido, en la Normativa Legal Vigente, a los locales de pública concurrencia, lo cual es lógico por cuanto la detección precoz permite el control rápido del fuego limitando la probabilidad de tener que ordenar la evacuación, en actividades donde inevitablemente surgirían problemas (grandes almacenes, hospitales, aparcamientos de vehículos, etc.).

Se considera como instalación mínima la formada por los siguientes elementos:
  • Equipo de control y señalización.
  • Detectores.
  • Fuente de suministro.
  • Elementos de unión entre los anteriores.
El equipo de control y señalización estará provisto de señales ópticas y acústicas para el control de cada una de las zonas en que se haya dividido el edificio.

Estará situado en lugar fácilmente accesible y de forma que sus señales puedan ser percibidas permanentemente. Cuando se prevea que la vigilancia no será permanente se dispondrá un sistema de transmisión de sus señales al servicio de Extinción de Incendios más próximo a personas responsables o a la fachada del edificio.

La instalación de Detección Automática de Incendios deberá someterse anualmente a las operaciones de mantenimiento y control de funcionamiento.

viernes, 5 de diciembre de 2014

Proyecto de oficinas ASA - SENEAM

Proyecto de oficinas
Julio 2004 a abril 2005

Cliente: Arq. Rudy Lara

Actividad: En el despacho del arquitecto Rudy Lara logramos ganar una licitación para proyecto ejecutivo de las oficinas de SENEAM dentro del conjunto ASA, ubicado en el aeropuerto de la ciudad de México AICM.


Diseño de la fachada principar












Posteriormente fuimos invitados a diseñar algunos detalles para la terminal 1 del AICM.



domingo, 2 de febrero de 2014

Detalle de una instalación sanitaria

A continuación les mostramos un ejemplo, de trabajo, de una instalación sanitaria, con el cual podemos mostrar la metodología utilizada y el cliente puede tener una idea más clara del resultado final.

En cada proyecto consideramos:

  • El objetivo del plano es construir la instalación con facilidad
  • El proyecto ayuda a detectar posibles complicaciones constructivas o de funcionamiento
  • El proyecto debe ayudar al arquitecto a definir y organizar el espacio de acuerdo a las necesidades de la instalación y sus componentes
  • El trabajo a detalle facilita la cuantificación y genera estimaciones de costo cada vez más precisas


Toda la conceptualización de la instalación se hace mediante modelos 3d



Los isométricos se resuelven en base a las dimensiones reales de los materiales y equipos, con el objetivo de planificar los espacios de forma adecuada  y en condiciones de operación óptimas.



Como se puede observar, los proyectos de dasarrollan con todo detalle, con el objetivo de lograr un presupuesto prácticamente real y detectar cualquier posible complicación espacial o estructural.



Detalle de una instalación hidráulica

A continuación les mostramos un ejemplo, de trabajo, de una instalación de hidráulica, con el cual podemos mostrar la metodología utilizada y así, el cliente puede tener una idea más clara del resultado final.

En cada proyecto consideramos:

  • El objetivo del plano es construir la instalación con facilidad
  • El proyecto ayuda a detectar posibles complicaciones constructivas o de funcionamiento
  • El proyecto debe ayudar al arquitecto a definir y organizar el espacio de acuerdo a las necesidades de la instalación y sus componentes
  • El trabajo a detalle facilita la cuantificación y genera estimaciones de costo cada vez más precisas




Toda la conceptualización de la instalación se hace mediante modelos 3d



Se trabajan las formas de conexión y equipos complementarios,
procurando generar las condiciones de uso ideales.



Se trabajan todos los componentes a detalle



Se trabaja la instalación en toda su complejidad espacial tomando en cuenta los equipos, conectores, válvulas y salidas con el objetivo de lograr un presupuesto prácticamente real y detectar cualquier posible complicación constructiva.

Detalle de una Instalación de gas

A continuación les mostramos un ejemplo, de trabajo, de una instalación de gas, con el cual podemos mostrar la metodología y el cliente puede tener una idea más clara del resultado final.

En cada proyecto consideramos:

  • El objetivo del plano es construir la instalación con facilidad
  • El proyecto ayuda a detectar posibles complicaciones constructivas o de funcionamiento
  • El proyecto debe ayudar al arquitecto a definir y organizar el espacio de acuerdo a las necesidades de la instalación y sus componentes
  • El trabajo a detalle facilita la cuantificación y genera estimaciones de costo cada vez más precisas




Toda la conceptualización de la instalación se hace mediante modelos 3d



Se trabaja la instalación hasta los detalles de equipos, conectores, válvulas y salidas con el objetivo de lograr un presupuesto prácticamente real y detectar cualquier posible complicación constructiva.

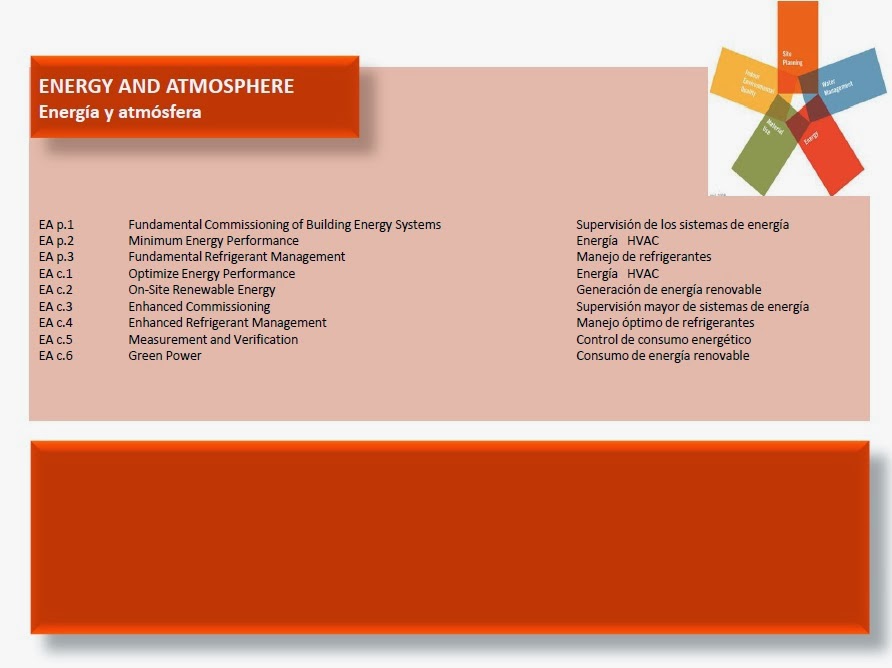

Créditos LEED

En los proyectos de la oficina ya contamos con la capacidad de conseguir la mayor parte de los créditos para una certificación LEED.

Aquí mostramos las categorías:







ALUMBRADO EN HELIPUERTOS

Relacionado con el diseño de helipuertos de OASYS queremos compartir esta información para nuestros clientes, amigos y seguidores.

Aquí mostramos algunos elementos para la iluminación de helipuertos.













ESTANDARIZACIÓN DEL DIBUJO DE INSTALACIONES

Problemática
En los años de experiencia en el diseño de instalaciones hemos observado que cada despacho de arquitectura o de ingeniería utiliza sus propios criterios de dibujo. (Layers, colores y calidades)

Observamos que en pequeños despacho y pequeños proyectos no hay mucho problema; sin embargo el problema comienza cuando hay que trabajar con muchos equipos de ingeniería o muchas instituciones diferentes o trabajar en muchos proyectos al mismo tiempo o trabajar en proyectos con muchos edificios o en proyectos muy grandes y peor aún, se vuelve un problema monstruoso cuando hay que imprimir miles y miles de planos. (Pérdidas de tiempo, dinero y falta de capacitación para el personal)

Propuesta
Para solucionar este problema hemos propuesto un sistema de dibujo estandarizado, el cual ya ha sido probado en proyectos privados, así como en proyectos gubernamentales en diversas dependencias como son SAT, Pemex, Semarnat, GDF, bancos y otros.

Con este sistema estandarizado obtuvimos los siguientes resultados:

  • Reducción de tiempo de dibujo al 50%
  • Reducción de tiempo de impresión al 25% o menos
  • Se puede imprimir sin necesidad de especificar calidades de línea (Sentido común)
  • Se puede imprimir a cualquier escala y en cualquier formato de dibujo de forma muy fácil y sin la necesidad de modificar calidades, escalas tamaños o otro.
  • En la mayoría de los casos, los criterios de dibujo de ingeniería no se confunden con los criterios de dibujo de arquitectura
  • Mayor flexibilidad y tolerancia a los cambios de de proyecto, de última hora
  • Total independencia entre criterios de dibujo arquitectónico y dibujo de ingenierías
  • Las calidad de los planos se evoluciona con el tiempo (Se perfecciona y es más flexible a los nuevos retos)

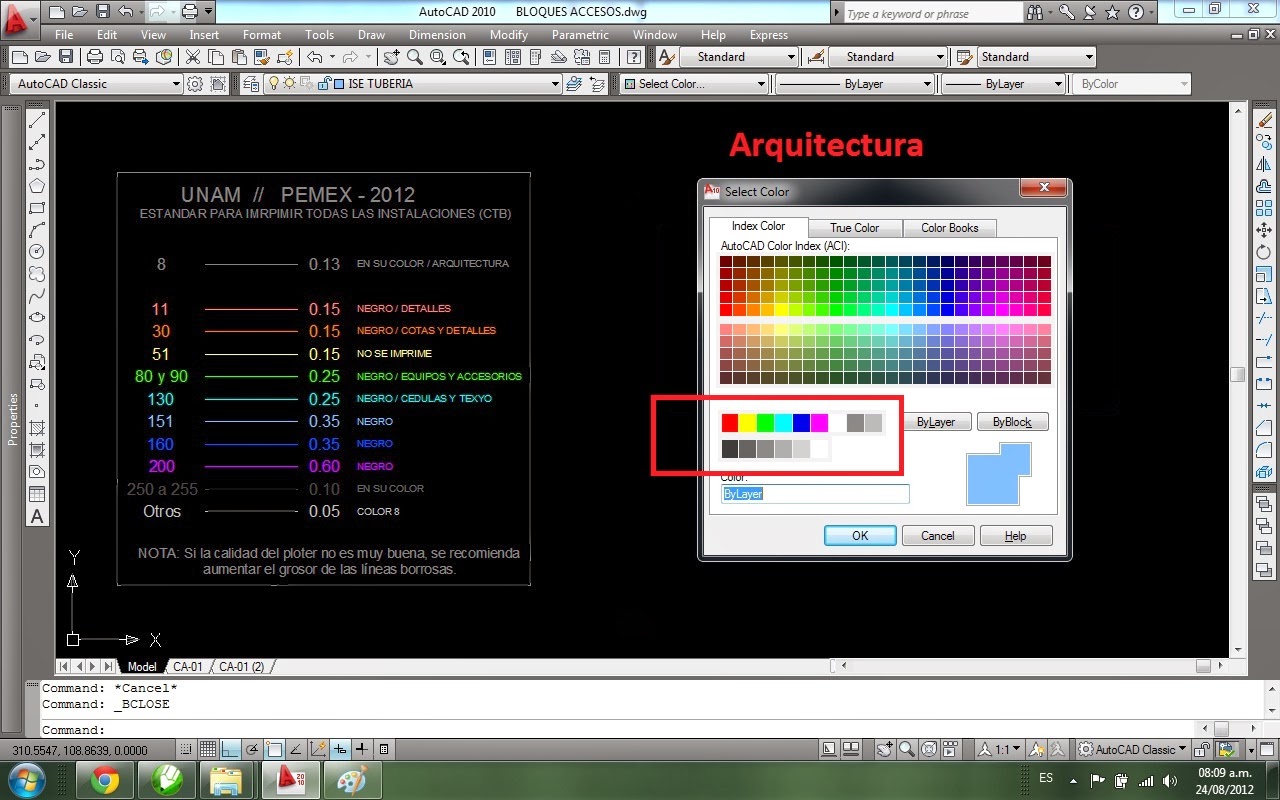

Les compartimos algunos de estos criterios:


1. Formato y pie de plano en Modo de papel
2. Referencia del plano en el punto 0,0
3. Todo el dibujo arquitectónico se transforma a gris 8
4. La escala en modo de papel es 1 a 1 (tamaño en milímetros)


5. Se dibuja con colores (Sin calidades línea por línea o espesor de línea)
La selección de colores es ascendente (Una linea de color 11 es más delgada que una línea 12 y así sucesivamente)
6. La selección de colores para ingeniería comienza con el color 11 en adelante


6. Los colores utilizados en arquitectura son totalmente diferentes a los de ingenierías


7. Se han seleccionado colores que difícilmente se utilizan en arquitectura


8. Los colores están organizados de forma ascendente, el color gris 8 se imprime en su color y los colores grises pueden imprimirse en su color para crear efectos y ambientaciones especiales.
De este cuadro se puede tomar el criterio general de dibujo de instalaciones.


9. Criterio para alumbrado


10. Criterio para control de acceso


11. Criterio para aire acondicionado


12. Criterio para instalaciones sanitarias

13. Criterio para instalaciones hidráulicas


14. Criterio para sistemas contra incendio


15. Criterios para redes de voz y datos


16. Criterio para textos:
Tipo de letra: ARIAL
Tamaño mínimo: 0.20
